- 高度なパターン設計にも柔軟かつ迅速に対応できる技術があります。デジタル基板～アナログ基板まで幅広く対応出来ます。お客様の要望をしっかりと把握し業務を進めます。
- 基板の復元を容易に実現するために、スキャニングデータをPCB画面に貼り付け、部品配置/配線のトレース作業を行っております。古い基板やアートワークをCADデータに変換できます。
- プリント基板から発生する不要電磁放射を制御するためのシミュレーションが可能です。キャパシタの位置を配慮した解析を行う事により、電源とGND間に発生する共振を抑制します。
片面基板、両面基板、多層基板（貫通 4 層～ 24 層）を少量から量産まで、ご希望の納期でお届け致します。
インピーダンスコントロール基板、貫通樹脂埋め基板（PAD on HOLE）、IVH、ビルドアップ基板 8層（2-4-2）
12層（2-8-2）、フレキ基板、大電流基板など、
幅広く対応できます。
| 通常 | 特急 | 超特急 | |
|---|---|---|---|
| 片面 | 2日 | 1.5日 | 1日 |
| 両面 | 3日 | 2日 | 1日 |
| 4層 | 4日 | 3日 | 2日 |
| 6層 | 5日 | 4日 | 3日 |
| 8層〜10層 | 6日 | 5日 | 4日 |
| 12層〜14層 | 7日 | 6日 | 5日 |
| 16層以上 | 8日 | 7日 | 6日 |
※製造仕様によっては、納期の調整が必要な場合があります。

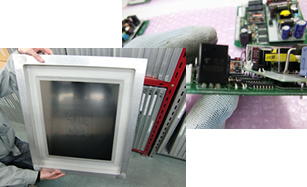

試作実装小ロット〜中ロット。１枚から対応可能です。
メタルマスクの手配から部品の入庫チェック
お預かり部品の数量管理まで、すべてお任せください。
■手載せリフロー、部品バラでも対応可能です。
■BGA・CSPパッケージの実装も可能です。
■部品調達も致します、標準的なチップCR類は常時在庫あります。
■インサーキット治具の製作も対応可能です。

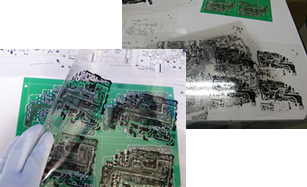

フィルム出力の対応も可能です。
ガーバーデータ
■ RS - 274X（拡張ガーバー）
■ RS - 274D（標準ガーバー）・Dコード
CAM面付け編集もお受けいたします。
| 基板設計CAD | CSiEDA (WinPCB) |
|---|---|
| 基板設計CAD | PADS |
| 基板編集CAD | CiCAM |
| EMI制御設計支援ツールCAD | DEMITASNX EMC Expert (NEC) |
| 層構成設計システム | Si8000 |
